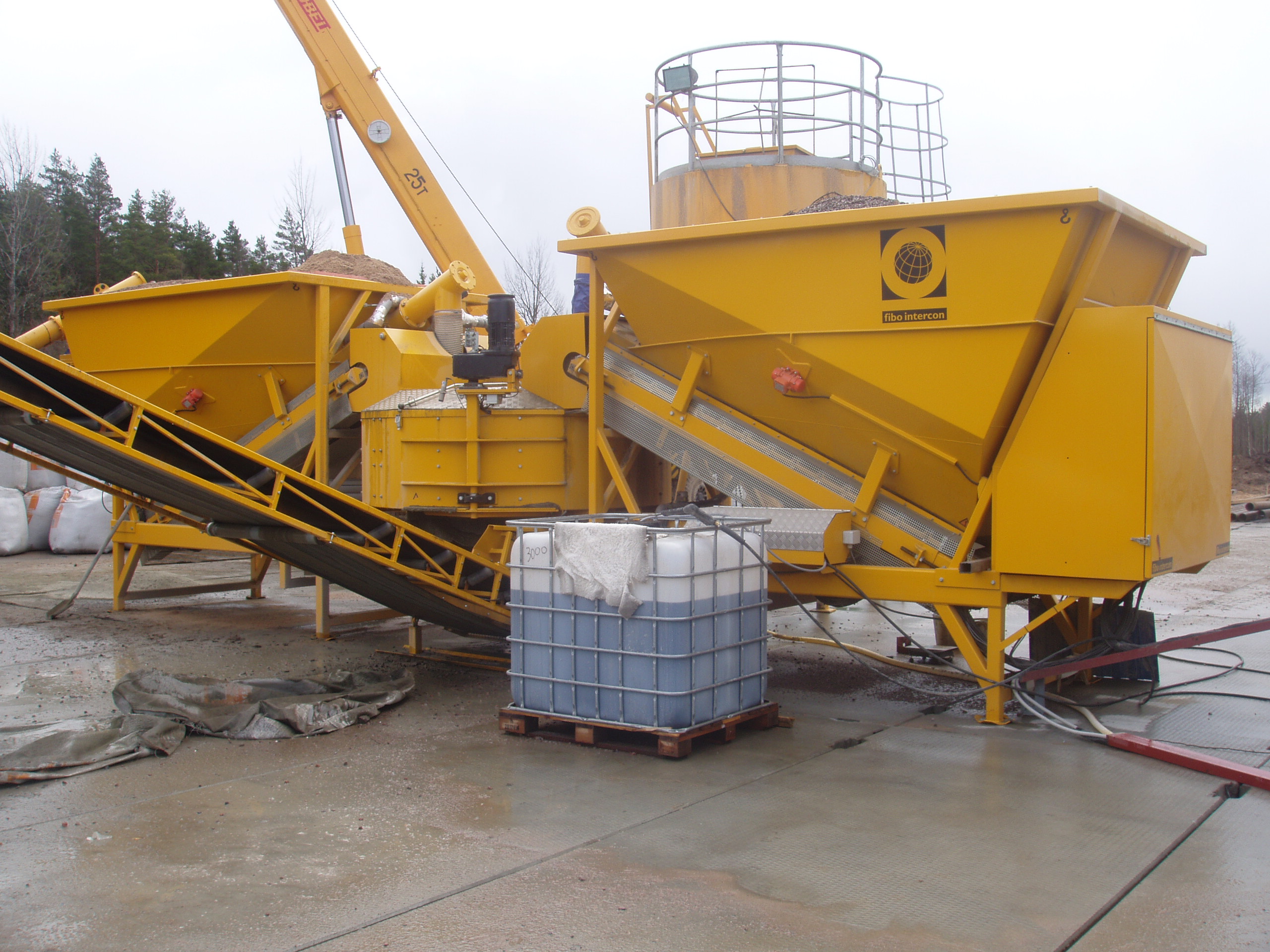

ГРУНТОСМЕСИТЕЛЬНАЯ УСТАНОВКА ГСУ М-2200

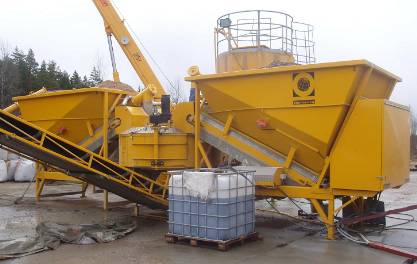

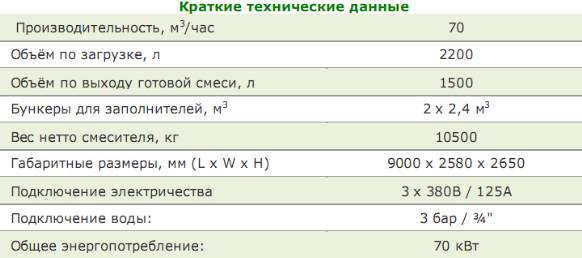

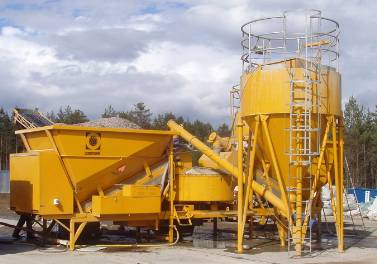

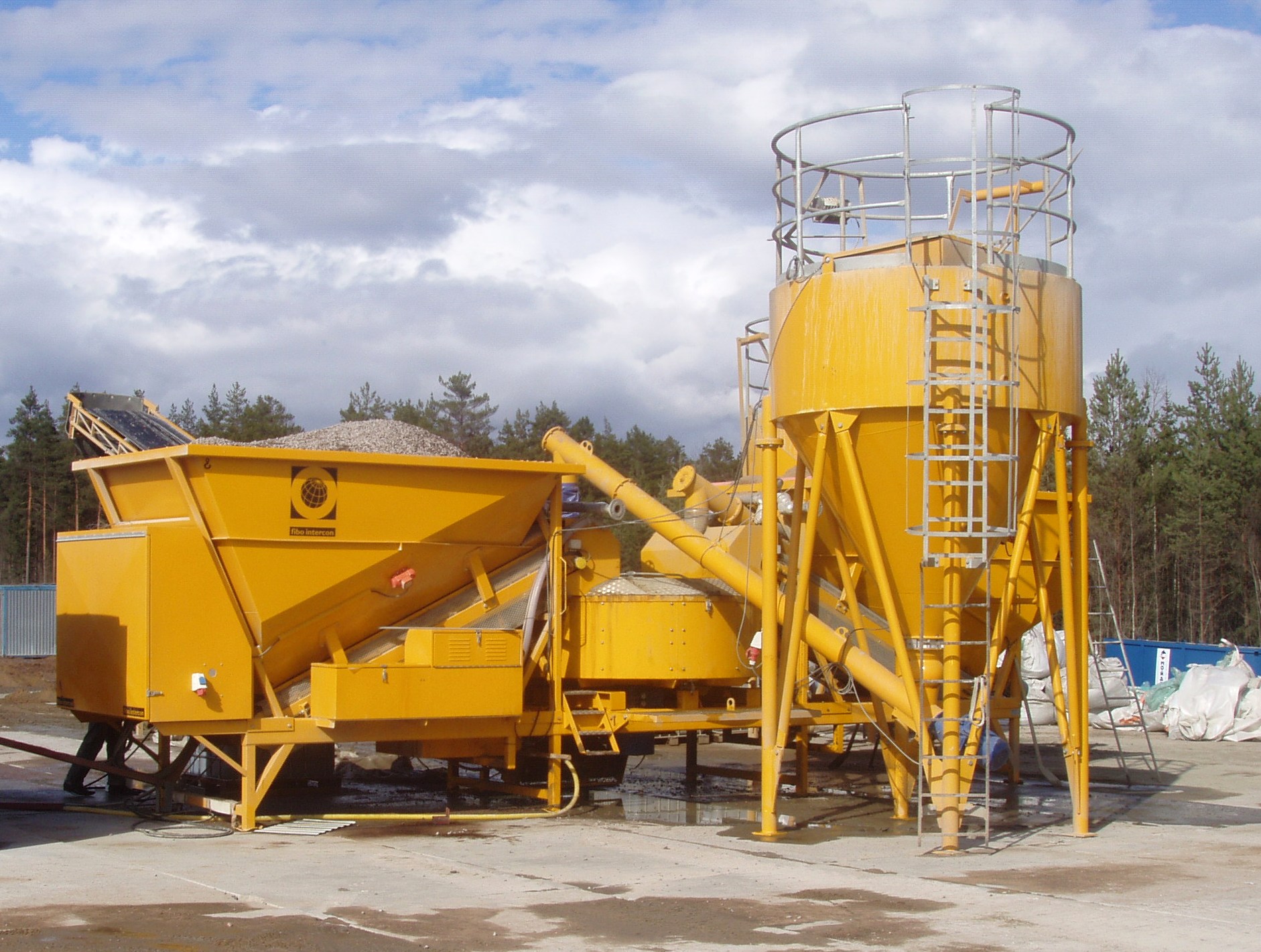

Мобильная грунтосмесительная установка МГСУ М-2200 (Дания) для
перемешивания сапропеля, грунта, частично обезвоженного шлама (шламосмесительная установка), смонтированная на удобной для транспортировки стальной раме, на которой установлены смеситель, два бункера для заполнителей, а также оборудованная силосами для подачи сухого реагента из мешков BigBag. Мобильность и компактность данной установки не имеют аналогов.
Основное оснащение включает в себя следующее оборудование:
- смеситель FIBO INTERCON объемом 2200/1500 л; высота выгрузки 1120 мм - Броня смесителя HARDOX 400 - водяной бак (500 л) с функцией обогрева и системой дозирования; |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 2 ленточных транспортера для заполнителей;
- бункер предварительного дозирования сухого компонента (1-2 м3); - 1-2 компактных силоса для BigBag ёмкостью 2-3 м3 с подающими шнековыми транспортёрами;
- насос для подачи химдобавок с объемным дозированием; - очиститель высокого давления (160 Бар); - полностью автоматическое управление «SIEMENS» на 25 рецептур с автоматическим расчётом загрузок, ручной и автоматической корректировкой дальнейшего процесса, а также контролем дозирования, допусков и времени. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Опции (возможна разработка разных комплектаций):
- дополнительные насосы для химдобавок (до 4-х штук); - компрессорная установка с блоком техобслуживания; - силос 30-100 т; - транспортёры для разгрузки смеси: в самосвалы,
Рабочий проект участка по производству сапропеле-грунтовых смесей на CD или/и бумажном носителе: 140 тыс. руб., типовое решение - 1000 руб. Срок подготовки проекта - 2 мес. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ОБОРУДОВАНИЕ ДЛЯ СУХОГО ПРОИЗВОДСТВА САПРОПЕЛЕ-ГРУНТОВЫХ СМЕСЕЙ И УДОБРЕНИЙ
Предложение относится к проектам и оборудованию производства продукции на основе сапропеля.
Поставляется Центром по сапропелю как отдельно, так и в комплексе с проектом производства продукции, его монтажом, наладкой, обучением обслуживающего его персонала. В комплекте поставляются:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

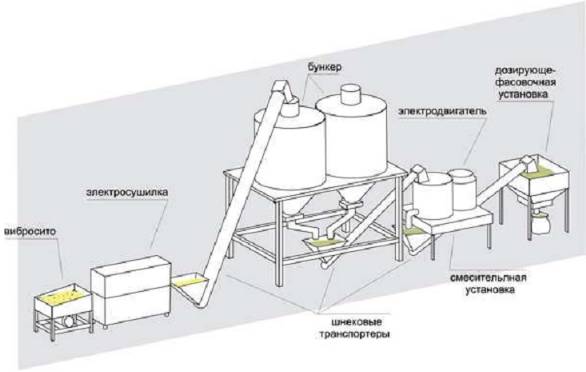

 установки для производства сухих сапропеле-грунтовых смесей различной производительности  отдельные агрегаты: o смесители различного типа
o просеивающие установки (сита)
o фасовочные машины
o дозирующие устройства
o распаковочные устройства
o сушилки и бункеры
Сухие сапропеле-грунтовые смеси представляют собой специальный набор ингредиентов, рецептура и дозировка которых регламентирована расчетом в строгом соответствии с разработанными ТУ или ГОСТ на продукцию. Кроме того, в сухие грунтово-сапропелевые смеси включены нейтральные и улучшающие качество наполнители для обеспечения оптимального объема (песок) и специальные модифицирующие добавки, придающие смеси необходимые свойства (аэрируемость, влагоемкость, сорбируемость, удобряемость, т.п.). Помимо всего прочего, в состав сухих сапропеле-грунтовых смесей добавляются компоненты, предотвращающие
заболеваемость растений, придающие составам гидрофобность, сохраняемость свойств, качественные показатели. Ассортимент
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 сапропеле-грунтовые смеси как удобрения универсальные грунтовые смеси для почвообразования и рекультивации  грунтовые садовые смеси и земля  сапропелевые добавки, сорбирующие тяжелые металлы и радионуклиды  сухие сапропелевые кормовые и сапропеле-витаминные добавки  сапропелевые тепличные почвообразователи и грунты сапропелевые грунтовые смеси для городского и приусадебного озеленения  сапропелевые грунты для производства рулонных газонов  грунтовые и сапропелевые смеси по рецептуре заказчикаСухие сапропеле-грунтовые смеси на сегодняшний момент являются наиболее динамично развивающимся направлением в производстве удобрений, почвообразователей и рекультивантов Технологическая линия производства сухих сапропеле-грунтовых смесей и добавок
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

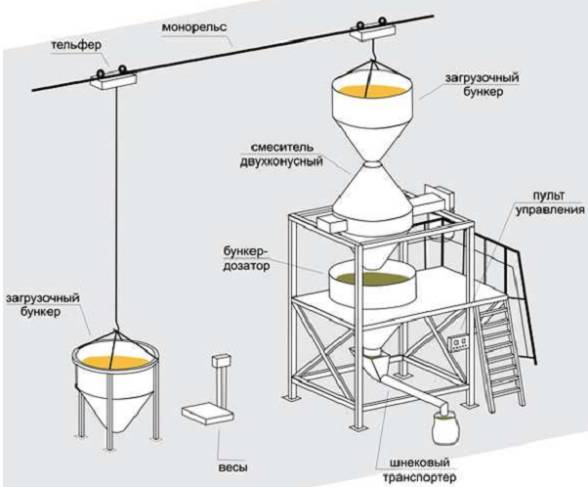

Смесители предназначены для интенсивного смешения сыпучих компонентов. Такие аппараты позволяют
производить смеси сложного состава при продолжительности одного цикла от 2,5 до 5 минут. Кроме того, они могут оснащаться высокоскоростными ножевыми дробилками, задача которых диспергировать компоненты смесей. Фасовочная машина предназначена для фасовки сыпучих продуктов различного состава (от
тонкодисперсных до зернистых). Производительность фасовочных машин зависит от свойств фасуемого продукта и емкости мешков и может составлять несколько сот мешков в час. Дозирование добавок может происходить как автоматически (с помощью автоматических дозаторов
добавок), так и вручную, с помощью предварительно взвешенной порции добавок в специальных воронках, оборудованных затвором. В нужный момент (согласно технологического процесса производства той или иной сапропелевой или грунтовой сухой смеси) затвор открывается либо автоматически, либо вручную оператором. Устройства по распаковке мешков. Различные компоненты, входящие в состав грунтовых и
сапропеле-грунтовых сухих смесей, обычно поступают в упакованном виде. Распаковочные устройства представляют собой воронку, которая оборудована решеткой и рукавным фильтром. Мешки на решетке вспарываются вручную оператором, а запыленный воздух втягивается через фильтр и очищается. Дополнительно при производстве производства сухих смесей используют измеритель влажности сыпучих
веществ. Центр по сапропелю оказывает услуги по проектированию комплексов производства сапропеле-грунтовых смесей, сапропеле-витаминных кормовых добавок, сапропеле-навозных и сапропеле-пометных удобрений, комплексных органо-минеральных удобрений и почво-грунтов с применением данного комплекса оборудования. Работы выполняются по заявкам втечение 2 месяцев. Стоимость рабочего проекта: 140-320 тыс. руб.
Стоимость типового бизнес-плана предприятия на CD: 15 тыс. руб.
Стоимость адаптированного бизнес-плана предприятия на СD: 65 тыс. руб.
Стоимость комплекса оборудования зависит от его производительности, видов приготовляемой продукции,
комплектации. Спрашивайте в Техотделе Центра по сапропелю Все цены НДС не облагается (Гл. 26.2 НК РФ, Уведомление № 2195)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

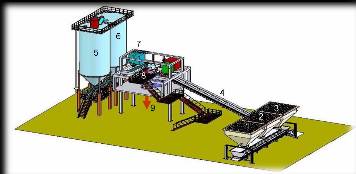

ЛИНИЯ СМЕШЕНИЯ И ФАСОВКИ ПРИ ПРОИЗВОДСТВЕ
САДОВОЙ ЗЕМЛИ И ОРГАНО-МИНЕРАЛЬНЫХ УДОБРЕНИЙ (САПРОПЕЛЯ) В ОТКРЫТЫЕ МЕШКИ Состав и стоимость оборудования для фасовки сапропеля, сапропеле-грунтовых смесей, садовой

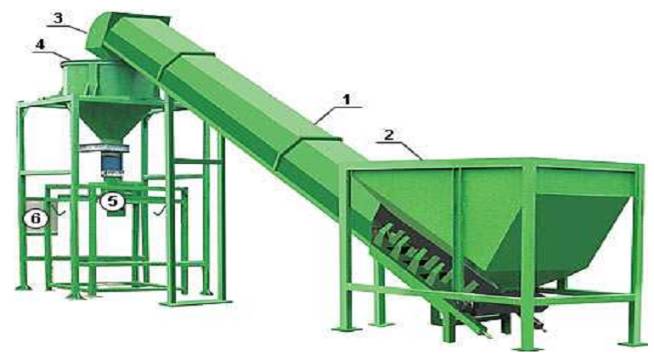

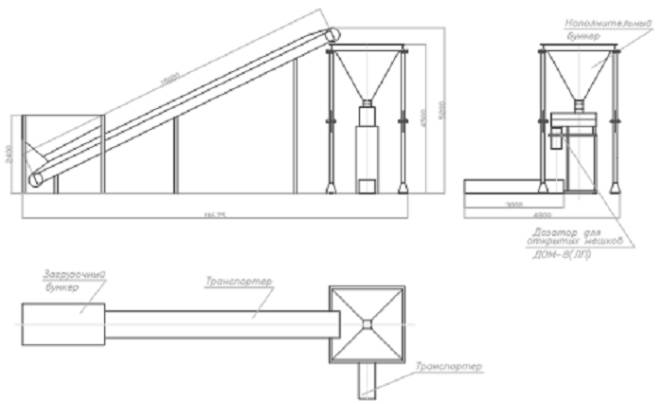

земли влажностью 40% в открытые полиэтиленовые мешки по 10 - 50 кг 1. Загрузочный бункер 3 м? Загрузка ковшовым погрузчиком, либо другим способом.
2. Ленточный желобчатый транспортер (ширина ленты 800 мм) или винтовой 3. Наполнительный бункер 3 м с вибратором 4. Весовой дозатор для открытых мешков ДОМ-8(ЛП) или big beg 5. Отводящий ленточный транспортер длиной 3 мм (для автоматизации вывода заполненных открытых мешков из зоны фасовки в зону сварки горловины мешка) Применяется обычно для мешков весом от 10 кг. Сварочная машина с длиной сварного шва 600 мм (возможна другая длина сварного шва). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Возможный вариант фасовочно-упаковочной линии
- Бункер загрузочный
- Транспортная система (транспортер ленточный желобчатый, скребковый, шнек и т.д.) - Виброгрохот - Предварительное дозирование в смеситель - Смеситель - Нория (либо шнек) - Бункер наполнительный - Питатель (ленточный, шнековый и т.д.) - Дозатор - Выводной транспортер |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Фасовочно-упаковочные линии для фасовки сыпучих продуктов предназначены для:
- изготовления и фасовки сухих строительных смесей, питательных грунтов и других смесей в различную тару. - фасовки сыпучих продуктов, таких как цемент, минеральные удобрения , концентраты металлов, сера комовая, лигносульфанаты, огнеупорные смеси, известь, сажа, гранулированные, порошкообразные, пылящие и другие продукты. - фасовки кусковых продуктов в открытые мешки и пакеты (изготовленные из полиэтилена, полипропилена, бумаги и прочее) и мягкие контейнера (типа биг-бэг). Мы также поставляем фасовочные линии с предварительной сортировкой (выделением из общей массы продукта нужной фракции, т.е. нужного размера куска, например от 10 до 50 мм.) кускового продукта и дальнейшей его фасовкой в открытые мешки, big-bag и другую тару. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Основные технические характеристики фасовочной линии
1. Производительность, в час- мешки до 240, big-bag до 16
2. Тип контейнеров - МКР, МКК и др. 3.Класс точности по ГОСТ 10223- 0,5 4. Наименьший предел дозирования, НмПД, кг,мешки - 10, - big-bag 500 5. Наибольший предел дозирования, НПД, л - 50, big-bag - 2000 6.Режим работы- круглосуточный 7.Способ измерения- тензометрическая система 8. Способ дозирования- зависит от применяемого дозатора 9.Материалы, соприкасающиеся с продуктом - сталь марки 12Х18Н10Т 10. Индикация весовая- цифровой дисплей 11. Климатическое исполнение по ГОСТ15150 - УХЛ 4 12. Степень защиты эл.оборудования по ГОСТ 14254-96 - не ниже IP 54 13. Напряжение и частота питающей электросети, В/Гц -380/50 или 220/50 14. Питание цепей управления ,В/Гц- 24/00 15. Потребляемая мощность,- зависит от состава линии 16. Давление воздухав пневматической сети, МПа - 0,4-0,6 17. Расход сжатого воздуха, нм3/ч - зависит от состава линии 18. Расход воздуха на аспирацию, м3/ч- зависит от состава линии 19. Габаритные размеры, мм - зависит от состава линии 20. Масса, кг - зависит от состава линии Цены НДС не облагается (Гл.26.2 НК РФ, Уведомление № 2195). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Срок изготовления 2 месяца после 60% предоплаты и 40% по завершении
заказа. Шеф-монтаж, пуско-наладка и обучение персонала 15% от стоимости заказа.
При установке дозатора в помещении с прочным горизонтальным, ровным, без
выступов грунтом и толщиной бетона не менее 150 мм, особых требований на установку не требуется. Мощность линии не более 7,5 кВт.
Общая стоимость линии с проектным решением на CD: 1970 тыс. рос. руб.
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

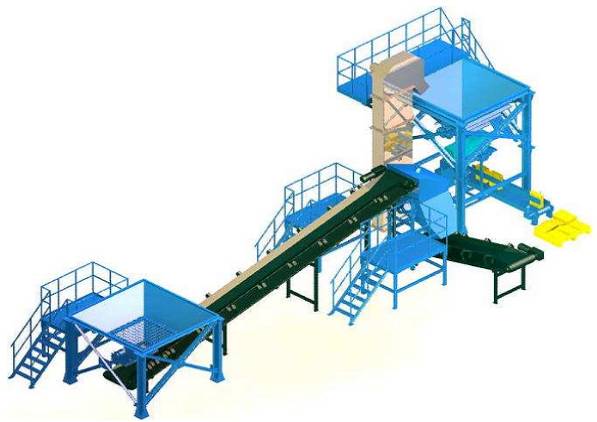

Линия смешения и фасовки грунтовых и кормовых смесей на основе сапропеля и других органических и
минеральных компонентов Оборудование предназначено для малого и среднего бизнеса в производствах органо-минеральных удобрений,
кормовых добавок, строительных и др. смесей, где требуется смешение двух и более компонентов с последующей их расфасовкой в мешки объемом от 10 до 50 кг. При некотором замещении оборудования в комплексе можно расфасовывать продукцию в мягкие контейнеры объемом до 2000 л. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Состав и стоимость оборудования для фасовки смеси состоящей из садовой земли влажностью 40% и
доломитной муки в открытые полиэтиленовые мешки по 10 - 50 кг Линия состоит из двух потоков, которые после смесителя объединяются в один общий поток:
1. Поток сапропеля или грунтовой смеси
1.1. Загрузочный бункер 3 м? - 125 тыс. руб. Загрузка ковшовым погрузчиком, либо другим способом.
1.2. Ленточный желобчатый транспортер (длина 9 м, ширина ленты 800 мм) с частотным преобразователем - 480 тыс. руб. 1.3. Дозатор технологический - 245 тыс. руб. 1.4. Ленточный желобчатый транспортер (длина 7 м, ширина ленты 800 мм) с частотным преобразователем - 450 тыс. руб. 2. Поток органической или минеральной добавки
2.1. Загрузочный бункер 2,3 м? - 85 тыс. руб. Загрузка ковшовым погрузчиком, либо другим способом.
2.2. Шнековый транспортер (длиной 6 м) с частотным преобразователем - 144,5 тыс. руб. 2.3. Дозатор технологический - 245 тыс. руб. 2.4. Шнековый транспортер (длиной 6 м) с частотным преобразователем - 144,5 тыс. руб. 3. Общий поток.
3.1. Загрузочный бункер 0,5 м? - 70 тыс. руб.
3.2. Смеситель - 330 тыс. руб. 3.3. Ленточный желобчатый транспортер (длина 10 м, ширина ленты 800 мм) - 495 тыс. руб. 3.4. Наполнительный бункер 3 м? с вибратором - 190 тыс. руб. 3.5. Весовой дозатор для открытых мешков ДОМ-8(ЛП) - 505 тыс. руб. 3.6. Отводящий ленточный транспортер длиной 3 мм (для автоматизации вывода заполненных открытых мешков из зоны фасовки в зону сварки горловины мешка) - 135 тыс. руб. Применяется обычно для мешков весом от 10 кг. 3.7. Сварочная машина с длиной сварного шва 600 мм стоит 46 тыс. руб. (возможна другая длина сварного шва). Итого: 3690 тыс. руб.

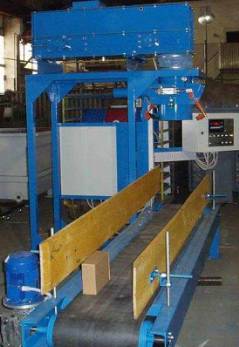

Дозатор-фасовщик комплекса Дозатор для открытых мешков ДОМ-8 (ЛП), представляет собой фасовочный агрегат для фасовки сыпучих и кусковых продуктов в открытые мешки. На данном фасовочном оборудовании процесс фасовки проходит
непосредственно в мешок, а это значит, что цифровой дисплей дозатора показывает реальную массу фасуемого продукта в мешке. Данное фасовочное оборудование имеет электропневматическое управление, основанное на преобразовании сигналов, поступающих с пульта управления и тензометрического датчика на управляющий контроллер. В дозаторах используется пневматика фирмы «Camozzi» (Италия), контроллер фирмы «Mitsubishi» (Япония), немецкие тензодатчики и т.д. Аппарат ДОМ-8 (ЛП) относится к группе фасовочных полуавтоматов. Единственная ручная операция - это надевание
мешка. Остальной процесс фасовки продуктов проходит в автоматическом режиме, включая и сброс затаренного мешка. Процесс фасовки дозатора проходит в двух режимах грубая (быстрая) и точная (медленная) фасовка. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОЗАТОРА ДОМ-8 (ЛП):
1. Производительность, мешков в час до 300 2. Тип тары открытые мешки по
ГОСТ 2226,ГОСТ 17811 3. Точность взвешивания, % (от НПВ) ±0,5 4. Наименьший предел дозирования, НмПД, кг 10 5. Наибольший предел дозирования, НПД, кг 50 6. Режим работы круглосуточный 7. Способ измерения тензометрическая система измерений 8. Способ дозирования ленточный питатель, управляемый частотным преобразователем 9. Индикация весовая цифровой дисплей 10. Климатическое исполнение по ГОСТ15150 УХЛ 4 11. Степень защиты эл. оборудования по ГОСТ 14254-96 не ниже IP 54 12. Напряжение и частота питающей электросети 220/ 380В, 50Гц 13. Питание цепей управления В/Гц 24/00 14. Потребляемая мощность, кВт, не более 1 15. Давление сжатого воздуха в пневматической сети МПа 0,4-0,6 16. Расход сжатого воздуха, нм3/ч 60 17. Расход воздуха на аспирацию, м3/ч 500 при разряжении 0,001 МПа 18. Габаритные размеры, мм 1600х1015х2515 19. Масса, кг 450 20. Склеивание или зашивание мешка по требованию «Заказчика» 21. Диаметр наполняющего патрубка, мм 275 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Срок изготовления линии смешения и фасовки 60 рабочих дней после 60% предоплаты и 40% по завершении заказа.
Шеф - монтаж, пуско-наладка и обучение персонала 15% от стоимости заказа.
При установке дозатора в помещении с прочным горизонтальным, ровным, без выступов грунтом и толщиной бетона не менее 150 мм, особых требований на установку не требуется. Мощность линии не более 20 кВт.
Центр по сапропелю оказывает услуги по проектированию комплексов производства сапропеле-грунтовых смесей, сапропеле-витаминных кормовых добавок, сапропеле-навозных и сапропеле-пометных удобрений, комплексных органо-минеральных удобрений и почво-грунтов с применением данного комплекса оборудования. Работы выполняются по заявкам втечение 2 месяцев. Стоимость рабочего проекта: 140-320 тыс. руб.
Стоимость типового бизнес-плана предприятия: 15 тыс. руб.
Стоимость адаптированного бизнес-плана предприятия: 65 тыс. руб.
Стоимость смесительно-фасовочного комплекса на 2012 г: с проектом работ: 3830 тыс. руб.
Все цены НДС не облагается (Гл. 26.2 НК РФ, Уведомление № 2195)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
